繼電保護測試儀的基本介紹

        繼電保護測試儀保證電力系統安全可靠運行的一種重要測試工具,是充分使用現代新型的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。繼電保護測試儀廠家國電中星為大家介紹繼電保護測試儀的基本情況。

一、簡介

        繼電保護測試儀是一種新型智能化測試儀器，以前的工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。國電中星繼電保護測試儀采用高速高性能數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。運算速度快，傳輸頻帶寬，對基波可產生每周波360點的高密度擬合正弦波，為目前同類輸出方式中的較高水平。

二、原理

        繼電保護測試儀分為主回路和輔回路兩個回路：

1、主回路采用大旋鈕調節，輔回路采用小旋鈕調節；

2、主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值，輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。

三、功能

1、繼電保護測試儀可測試各種交直流、電流、電壓、中間、自保持, 信號等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值,釋放電壓（電流）值，各種觸頭（常開、常閉、轉換、延時）的吸合時間和斷開時間，均自動測試三次并儲存數，并自動計算三次均值的返回系數且打印, 可重復顯示及打印測試結果。

2、可方便地測試重合閘繼電器的各項參數。

3、附有測頻、測相功能，可測量電流，電壓的頻率(顯示一個周期的時間，即周期)及二個信號之間的相位差（時間）。

4、設有兩個獨立的通道，均與本機其它輸出絕緣，可方便地測量帶電接點，滿足繼電器的在線測試，接線簡單，安全。

5、采用了精密的計時基準(10微秒)及長達100小時的計數器 ，所以可單獨作為精密毫秒計取代傳統的秒表。

四、產品特點

1、嵌入式主機，配備大規?？删幊踢壿嬈骷–PLD）

2、單機12路D/A同時輸出

3、高精度線性功放，同時輸出6相電壓及6相電流

4、大屏幕LCD，接口完整，主機一體化單機箱結構

5、輔助直流源(選配)

6、智能型自我保護

7、接點豐富、軟件功能強大

8、 鐵路專用特殊設計

9、分相差動試驗菜單

五、應用

        隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。如今，繼電保護測試儀已廣泛運用于線路保護、主變差動保護、勵磁控制等各個領域，變電站綜合自動化已成為主流。

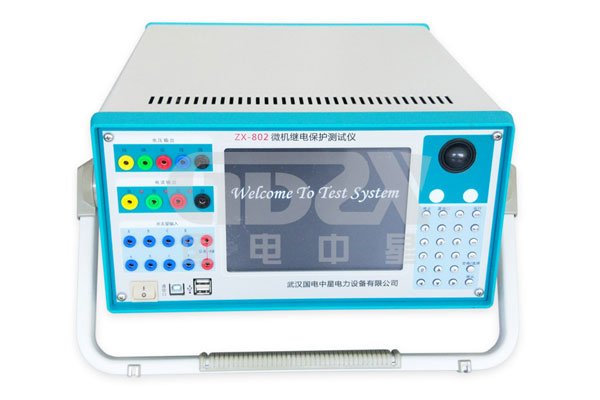

        國電中星是繼電保護測試儀生產廠家，暢銷的型號有：ZX-702微機繼電保護測試儀、ZX-802微機繼電保護測試儀、ZX-1200微機繼電保護測試儀、ZX-1600微機繼電保護測試儀、ZX-6000光數字繼電保護測試儀等，歡迎廣大用戶選購。
