變電站交流耐壓試驗的核心利器:ZXBXZ系列諧振裝置技術深析與選型指南
在變電站電氣設備的交接、預防性試驗中,交流耐壓試驗是檢驗設備絕緣強度最直接、最有效的手段。面對從10kV到500kV不同電壓等級、不同容量的試品,如何選擇一套高效、安全、經濟的耐壓試驗設備,是每一位高壓試驗技術人員必須考慮的問題。ZXBXZ系列變電站交流耐壓諧振裝置應運而生,它憑借其獨特的技術原理和靈活的配置,已成為現場的優選方案。本文將從技術原理、配置對比及與傳統方法的優劣分析入手,為技術人員提供一份深度的選型與應用參考。
一、 技術核心:為何串聯諧振是交流耐壓的理想選擇?
ZXBXZ系列裝置采用“變頻串聯諧振”技術,其核心原理是利用電抗器的感抗與試品的容抗在特定頻率下相等(XL=XC),使回路發生串聯諧振。
此時,回路呈現純電阻性,并具備以下關鍵特性:
? 電壓放大:試驗變壓器(激勵變)只需輸出一個較低的電壓,即可在電抗器和試品上獲得數十倍于它的高電壓,滿足高壓試驗需求。
? 電流最?。夯芈纷杩棺钚?,因此所需輸入的電源電流僅為試品總電流的1/Q(Q為系統品質因數),大大降低了對電源容量的要求,設備體積和重量也得以優化。
? 波形純凈:諧振狀態能有效抑制諧波分量,輸出畸變率小于1.0%的正弦波,這與運行中的電壓波形一致,避免了諧波對絕緣的附加損傷,試驗結果更真實可靠。
二、 配置解析:ZXBXZ系列如何覆蓋全電壓等級應用?

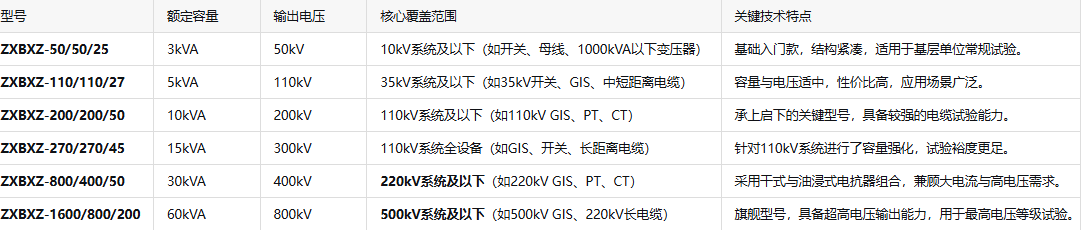

該系列通過模塊化設計,提供了從輕量到重型的完整配置方案,下表清晰地展示了其覆蓋能力與技術參數對比:

選型要點:技術人員在選擇時,不應只關注最高輸出電壓,更需結合 《變電站電氣設備交流耐壓試驗用常規配置表》 及實際需求,重點考慮:
1.試品類型與電壓等級:GIS、變壓器、電纜的電容值不同,所需裝置容量差異巨大。
2.電纜長度:表中明確給出了各型號能覆蓋的特定截面電纜的最大長度,這是選型的關鍵依據。
3.系統未來擴展性:選擇具有一定容量裕度的型號,可適應未來變電站的擴容需求。

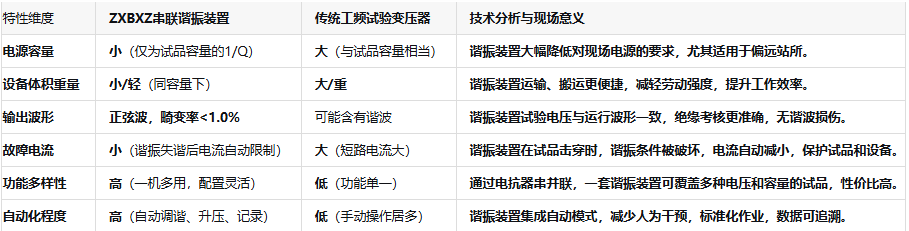

三、 技術對比:ZXBXZ諧振裝置與傳統試驗變壓器的優劣分析

四、 總結
ZXBXZ系列變電站交流耐壓諧振裝置通過應用變頻串聯諧振技術,成功地解決了傳統耐壓方法中設備笨重、電源需求高、波形質量差及安全性不足等痛點。其模塊化、系列化的設計,使技術人員能夠像“搭積木”一樣,為從10kV到500kV的各種電氣設備精準配置最合適的試驗方案。
對于追求試驗安全性、準確性、高效性的技術團隊而言,深入理解其工作原理,掌握其選型配置邏輯,是實現變電站安全穩定運行和維護工作現代化升級的關鍵一步。
國電中星是電力檢測設備生產廠家,生產的產品種類多,型號齊全,提供專業的技術支持,電話4000-828-027。
