技術視角 | ZXKG-G系列高低壓開關柜通電試驗臺：一體化、高精度出廠檢驗的效率革新

在高低壓開關柜的制造與出廠檢驗環節，傳統的通電試驗往往需要調配多臺設備、臨時接線，過程繁瑣、效率低下且存在安全隱患。ZXKG-G系列高低壓開關柜通電試驗臺的出現，正是為了終結這一混亂局面。它并非單一功能儀器，而是一套高度集成的“移動式出廠檢驗實驗室”。本文將深入剖析其技術特點，并與傳統試驗方法進行對比，探討其為何能成為開關柜廠家提升品質與效率的利器。

一、 核心定位：從“設備堆疊”到“一體化平臺”的范式轉移

首先，我們需要理解ZXKG-G系列的核心設計理念：集成化與標準化。

○   傳統模式對比：

◇   場景：需要分別準備調壓器、操作電源、信號電源等多種設備。

◇   痛點：接線復雜、設備間兼容性問題多、占地面積大、搬運困難，且整個流程對操作人員的技術水平和安全意識要求極高。

○   ZXKG-G系列模式：

◇   場景：一臺設備，集成所有所需交、直流電源。

◇   優勢：將分散的電源整合于一個標準機箱內，通過面板上的標準接口和開關直接輸出。這實現了接線標準化、操作流程化，大幅降低了操作復雜度和人為出錯概率。

二、 性能深度解析：精度、保護與便攜性的統一

對于技術人員而言，參數的真實性和可靠性是評判設備的首要標準。ZXKG-G系列在關鍵指標上展現了其專業定位。

1. 全面的輸出能力覆蓋
該試驗臺幾乎覆蓋了開關柜出廠檢驗的所有電源需求：

○   交流模擬：提供三相AC 0-400V可調及AC100V固定值，可用于模擬不同電網電壓和保護裝置的電壓信號源。

○   大電流輸出：三相AC 0–10A（<100V）可調，足以滿足多數繼電保護裝置的電流整定與校驗。

○   直流操作電源：DC 0-260V可調輸出，完美適配各類斷路器的分合閘線圈及操作機構。

○   固定電源：提供DC 24V, 36V, 110V, 220V以及單相/三相市電輸出，為柜內控制回路、照明、風扇等輔助設備供電。

這種“全包式”的電源配置，確保了從二次控制回路到一次主回路模擬試驗的無縫銜接。

2. 高精度測量與直觀讀數

○   技術亮點：采用數字式表頭，直接顯示電流、電壓、功率因數。

○   與傳統指針式儀表的對比：消除了視差，讀數更直觀、準確，數據可直接用于記錄，提升了測試報告的專業性和可信度。其“較高的測量精度”是保證開關柜定值準確無誤的基礎。

3. 完備的安全保護機制

○   技術細節：每一路輸出都配備了獨立空氣開關作為保護。

○   與臨時接線對比：傳統方法可能依賴總空開或熔斷器，保護不夠細化。ZXKG-G的每路獨立保護意味著，當任何一路輸出發生短路或過載時，能迅速切斷故障點，而不會影響其他回路的正常工作，極大提升了設備和人員的安全性。

4. 極致的便攜性設計

○   數據說話：重量45kg，體積僅為550mm×750mm×800mm，官方宣稱體積是同類產品的30%～70%。

○   現場價值：這使得它可以在車間內靈活移動，輕松應對不同工位的檢驗需求，實現了“設備找人”而非“人找設備”，顯著提升了流水線作業效率。

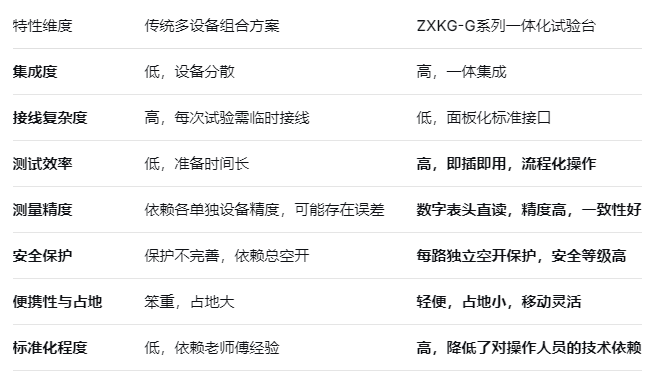

三、 技術對比總結：為何它是更優選擇？

結論

ZXKG-G系列高低壓開關柜通電試驗臺不僅僅是一個電源設備，它通過高度的集成化設計、精準的測量反饋和周密的安全保護，重新定義了開關柜出廠檢驗的作業標準。對于追求生產效率、產品質量穩定性和作業安全規范化的開關柜制造企業而言，引入ZXKG-G系列是實現生產檢驗環節現代化、標準化升級的一個明確且高效的技術選擇。它讓繁瑣的通電測試變得簡單、可靠，是技術人員手中名副其實的“出廠檢驗利器”。
