如何使用繼電保護測試儀做線路保護試驗？

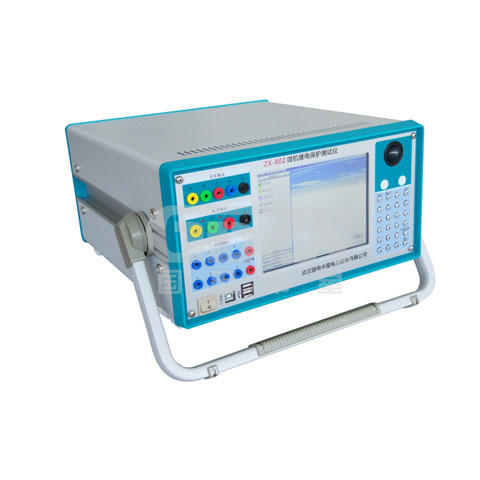

        如何使用繼電保護測試儀做線路保護試驗？國電中星總結了繼電保護測試儀的八大測試項目，請看下文。

一、阻抗定值校驗

        繼電保護測試儀測試項目——阻抗定值校驗是用來校驗距離保護各段在各種短路狀態下的動作整定值。將保護裝置定值單中的各個試驗參數，如各段阻抗整定值、試驗電流、整定時間、試驗時間等填入相應欄中。整定時間在試驗過程中不起作用，一般試驗時間應設置得稍大于保護的整定時間。前四段為正方向故障，還增加了兩段反向故障，以滿足不同的故障情況。一次可以同時選擇多種故障類型。參數設置完成后點擊“確認”按鈕，各種故障下各段的測試參數將依次添加在主界面的試驗參數列表中。

二、零序電流定值校驗

        做完阻抗定值校驗后，請退出距離保護壓板并投入零序保護壓板，否則容易造成兩種保護搶動的現象。選擇“零序電流定值校驗”測試項目后，按“添加”，啟動值”欄用于測試保護的啟動電流，保護是否啟動往往可以從保護的啟動指示燈上觀察到。請參照上文“阻抗定值校驗”來進行試驗。

三、負序電流定值校驗

        負序電流定值校驗該測試項目專門用于檢驗負序電流保護的定值，“故障電壓”和“故障電壓角”是指該故障情況下的電壓角度。若選單相接地故障，則指故障的相電壓，選相間短路故障，則指故障的線電壓。一般“試驗時間”應設置得稍大于整定時間。每次只設置一種故障，若需要同時測試多種故障情況，請重復上述操作多次添加。

四、Z / T動作階梯

        該測試項目測試各種故障類型下多段距離保護的阻抗與時間的關系，也即阻抗-時間動作特性?！白杩棺兓贾怠敝痢白杩棺兓K值”應覆蓋需要測試的各段阻抗，試驗時間應大于動作時間最長的那一段的整定動作時間。阻抗變化步長的大小直接影響測試的精度。

五、自動重合閘及后加速

        本測試項目專門用于檢查線路保護的自動重合閘與后加速的動作情況。重合前與重合后的故障類型、短路電流和短路阻抗均可以不同，可以真實模擬電力系統中實際的多重故障情況。

六、非全相零序保護定值校驗

        該測試項目用于測試非全相運行狀態下，非全相零序保護的動作定值。在分相跳閘情況下，出現第一次單相故障時，保護跳開單相開關且尚未重合，線路允許斷時間內兩相運行。在此非全相運行狀態下又出現發生第二次故障，此時由“非全相零序保護”（又稱“不靈敏零序保護”）動作跳開三相開關。這里第一次故障和第二次故障都是單相接地故障，并且前后兩次的故障相別不同。

七、工頻變化量阻抗元件定值校驗

        該測試項目用于測試工頻變化量阻抗繼電器的動作行為，可對某些線路保護的工頻變化量距離保護的定值進行校驗。設置M值測出保護的動作時間，選擇“正向”或“反向”，可測試保護的方向性。

八、最大靈敏角測試

        該測試專門用于測試距離保護的“最靈敏阻抗角”。按傳統方法進行，阻抗角變化始值、終值設置應分別設置在保護的兩動作邊界外，且包含最大靈敏角。因為測試點很多，若不知道保護實際動作的邊界整定值，為節約時間，在第一次測試時將變化步長設置得大一些，可以測試出大概的邊界。然后將阻抗角變化始值、終值設置在已知的兩邊界附近，并且給定一個合適的變化步長就可以測出精度符合要求的最大靈敏角。

        以上就是武漢國電中星為您總結的繼電保護測試儀做線路保護試驗的方法，更多關于繼電保護測試儀的相關信息，盡情關注國電中星官網。
