串聯諧振試驗的現場布線圖

       串聯諧振裝置一般是由變頻電源、勵磁變壓器和試驗電容器以及電容分壓器四部分構成。裝置運用了串聯諧振原理，利用勵磁變壓器觸發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓就是加到試品上電壓。那么在現場做串聯諧振試驗應該如何布線呢？國電中星為您呈現串聯諧振試驗現場接線示意圖。

一、10kV電纜試驗現場接線示意圖

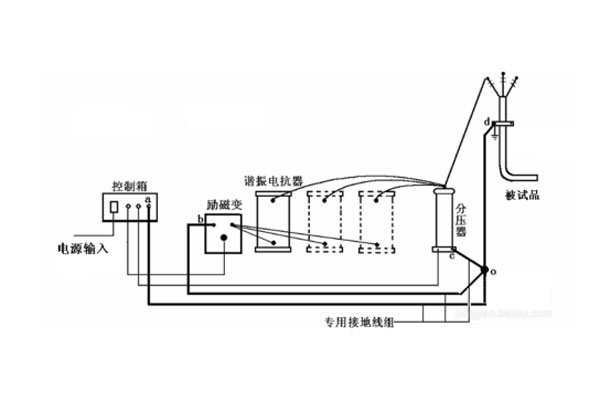

        在10kV及以下電壓等級電纜耐壓試驗（即26.5kV及以下交流耐壓試驗）中，現場試驗接線布置示意圖如圖1，試驗電壓U為22kV，由于電纜的長度及截面的不同，也就是試品電容量的大小不同，電抗器可以單臺使用或者多臺并聯使用。

二、35kV電纜試驗現場接線示意圖

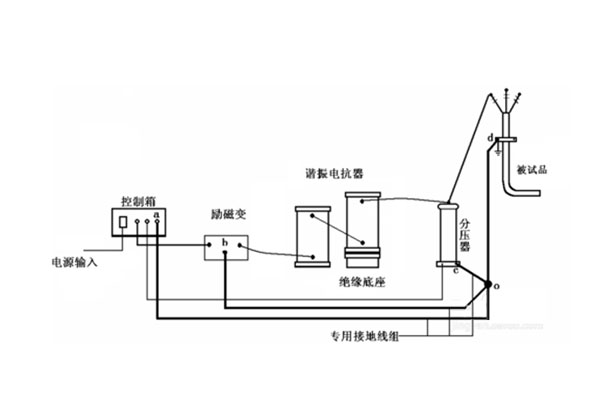

        在35kV及以下電壓等級電纜耐壓試驗（即53kV及以下交流耐壓試驗）中，現場試驗接線布置示意圖如圖2，試驗電壓U為53kV，其中將規格相同的2臺電抗器串聯構成一電抗器組來使用。因?yàn)殡娎|的長度及截面的不同，也就是試品電容量的大小有所不同，電抗器可以單組使用或者多組并聯使用。

三、110kV GIS電氣設備試驗現場接線示意圖

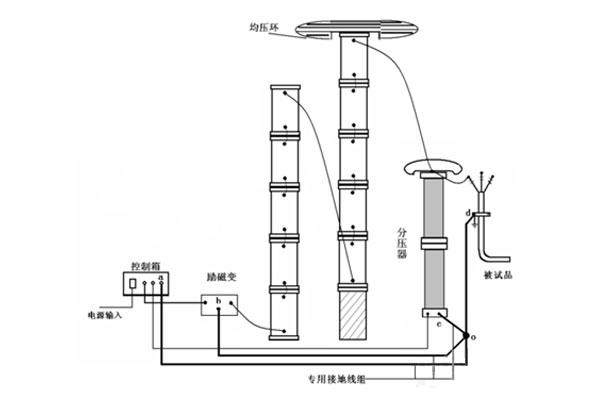

        在110kV GIS電氣主設備的交流耐壓試驗（即265kV及以下交流耐壓試驗）中，試驗電壓U不超過265kV，用戶使用串聯電抗器的節數可根據被試品電容量來選擇。如果被試品容量較小，諧振頻率過高，可將系統專配的負載補償電容器并聯使用，從而降低頻率。

        需要注意的是，當試驗電壓大于26.5kV時，一定要使用多個電抗器串聯，若橫向并列串聯，那么后一級電抗器底部必須使用專用絕緣底座！

        了解了串聯諧振試驗現場接線示意圖，在現場進行串聯諧振試驗是不是感覺更加清晰了呢？更多關于串聯諧振的內容，國電中星將竭力為您呈現！
